Вокальная радиосистема Relacart UR-222SMH

Радиосистема Relacart UR-222SMH: обзор и возможности

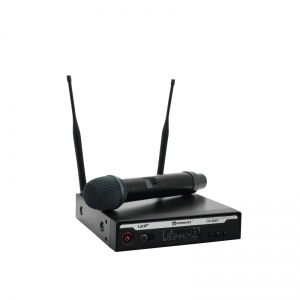

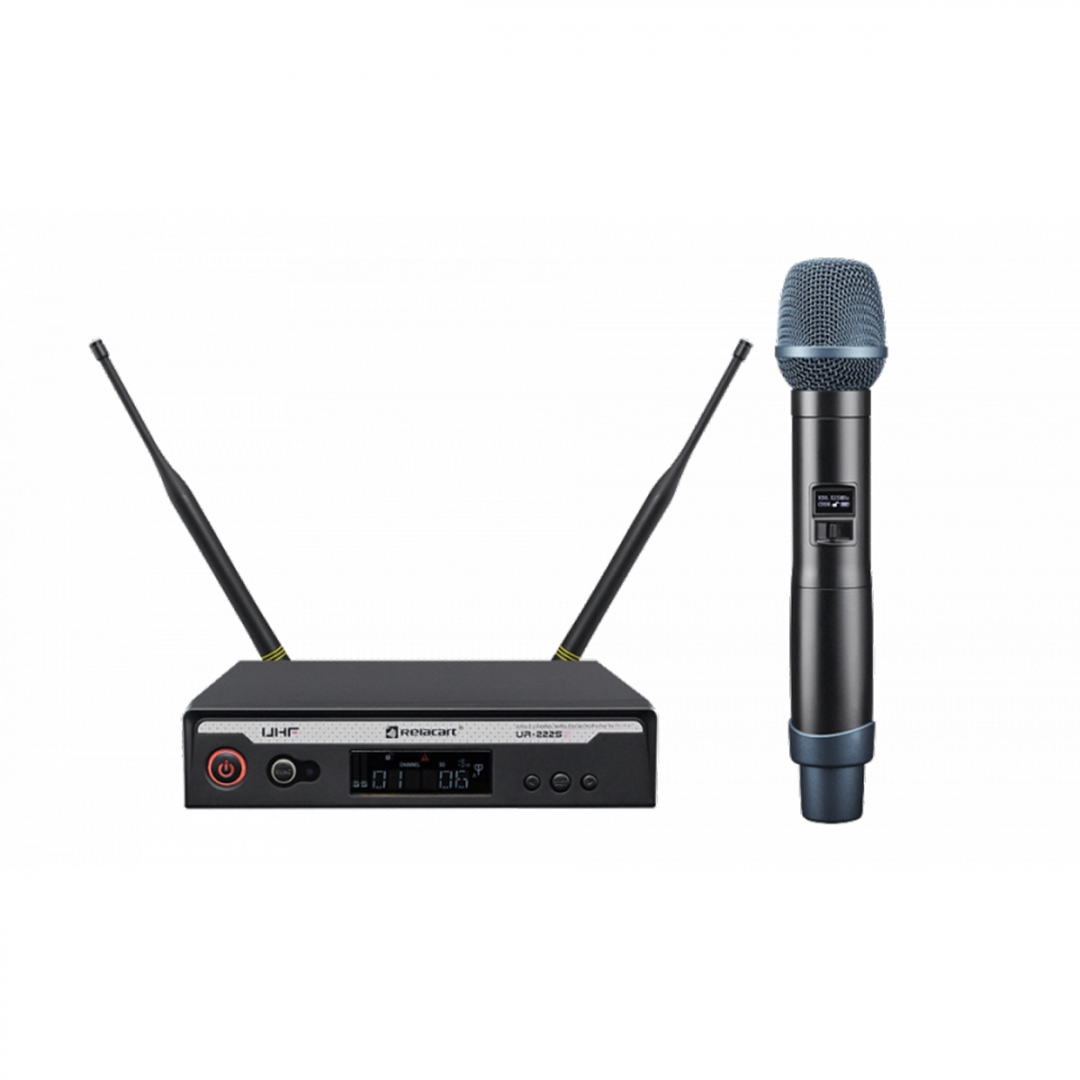

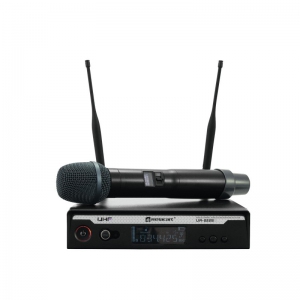

Relacart UR-222SMH представляет собой одноканальную беспроводную микрофонную систему, состоящую из приемника UR-222S и ручного передатчика UH-222. Модель разработана для профессионального использования в условиях, требующих стабильной передачи звука без помех: конференц-залы, клубы, караоке-бары, сцены малого и среднего формата, многофункциональные залы.

Компоненты системы

В состав комплекта входят:

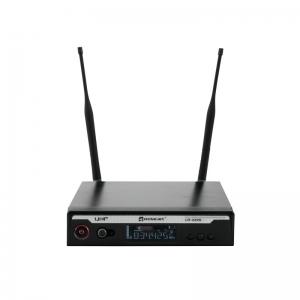

• UR-222S — одноканальный приемник, выполненный в металлическом корпусе половинного рэкового форм-фактора (½ 1U). Оснащен ярким ЖК-дисплеем, на который выводится рабочая частота, номер канала, уровень сигнала разнесенных антенн, заряд батареи передатчика, состояние mute и программный индикатор уровня.

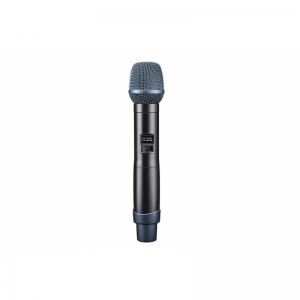

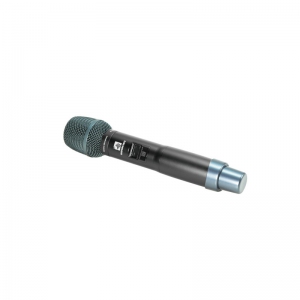

• UH-222 — ручной микрофон-передатчик с динамическим капсюлем (допускается замена на конденсаторный). Встроенный OLED-дисплей отображает текущий канал или частоту, а также остаточный заряд элементов питания.

Рабочий диапазон и частотное планирование

Система функционирует в UHF-диапазоне 554–963 МГц (в зависимости от региона ширина доступной полосы составляет до 134 МГц). Приемник поддерживает четыре предустановленные частотные группы, что в сумме дает более 400 настраиваемых частот. Это позволяет гибко планировать работу нескольких радиосистем в одном помещении без взаимных помех.

Автоматический поиск свободной частоты и ИК-синхронизация

Функция AFS (Automatic Frequency Selection) запускается длительным нажатием соответствующей кнопки на приемнике. Устройство сканирует эфир и занимает наименее загруженную частоту. После этого достаточно поднести микрофон к ИК-порту приемника и активировать передачу настроек по инфракрасному каналу — вся процедура занимает не более нескольких секунд. Механизм исключает случайную работу на занятой частоте и ускоряет развертывание системы.

Защита от помех и стабильность сигнала

В основе приемника лежит схема с фазовой автоподстройкой частоты (PLL), дополненная технологией Noise Lock. Сочетание этих решений эффективно подавляет электромагнитные наводки от компьютеров, светового оборудования и другой цифровой техники. Разнесенные съемные антенны (Antenna Diversity) минимизируют вероятность дропаутов даже при перемещении вокалиста в зоне отражений.

Дополнительные параметры, подтверждающие высокое качество радиотракта:

• Отношение сигнал/шум превышает 105 дБ;
• Коэффициент гармонических искажений составляет менее 0,7% (1 кГц);
• Стабильность несущей частоты удерживается в пределах ±0,005%.

Звуковые характеристики

Аудиотракт передатчика и приемника обеспечивает ровную частотную характеристику в полосе 45 Гц – 18 кГц (±3 дБ). Динамический капсюль микрофона UH-222 обладает кардиоидной диаграммой направленности, что уменьшает захват посторонних шумов и снижает риск обратной связи. Конструкция предусматривает смену капсюля на конденсаторный при необходимости иного характера звучания.

Коммутация и питание

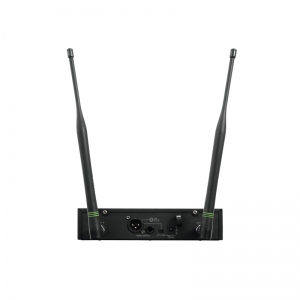

Приемник оснащен балансным выходом XLR и небалансным выходом 1/4" Jack TS, что упрощает подключение к микшерным пультами акустическим системам любого уровня. Антенные входы дополнены линией питания 8 В постоянного тока для активных антенных усилителей. Приемник питается от внешнего адаптера 12 В / 12 Вт.

Передатчик UH-222 работает от двух батареек типоразмера AA. Средний потребляемый ток составляет 110 мА, что обеспечивает около 11 часов непрерывной работы при использовании алкалиновых элементов. Выходная мощность РЧ-тракта настраивается на 10 мВт или 40 мВт для оптимизации энергопотребления или дальности.

Эксплуатационные особенности

Металлический корпус приемника адаптирован для монтажа в 19-дюймовую стойку (занимает половину юнита). Микрофон-передатчик выполнен в прочном эргономичном корпусе, удобно лежащем в руке. Допустимая дальность устойчивого приема достигает 80–100 метров в условиях прямой видимости, что перекрывает большинство сценических и конференц-задач.

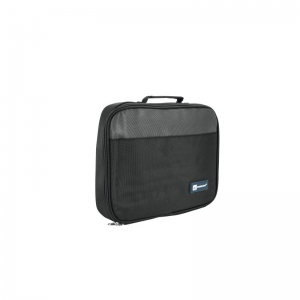

Система поставляется в комплекте с приемником, микрофоном-передатчиком и сумкой для транспортировки. Возможны варианты конфигурации с поясным передатчиком и петличным микрофоном (поставляются отдельно), что расширяет сферу применения: от вокальных выступлений до презентаций и лекций.
